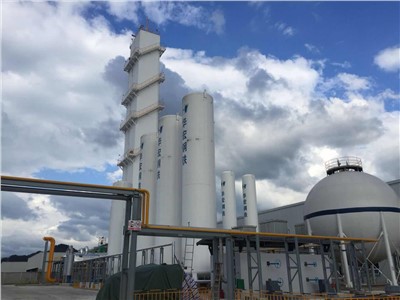

KRYOGÉNNA JEDNOTKA SEPARÁCIE KVAPALNÉHO VZDUCHU ASU PRE KYSLÍK A DUSÍK

1. Vzduchový kompresor: Vzduch je stlačený pri nízkom tlaku 5-7 bar (0,5-0,7mpa)

2. Predchladenie systému: Ochladenie teploty vzduchu na približne 12 °C.

3. Čistenie vzduchu čističom: dvojité molekulárne sitové sušičky

4. Kryogénne chladenie vzduchu expandérom: Turbo expandér ochladzuje teplotu vzduchu pod -165 až-170 stupňov C.

5. Separácia kvapalného vzduchu na kyslík a dusík pomocou kolóny na separáciu vzduchu

6. Kvapalný kyslík / dusík sa skladuje v nádrži na skladovanie kvapalín

Základné princípy a procesy

Základným princípom separácie vzduchu je použitie rôznych bodov varu vzduchom skvapalnených komponentov na ich oddelenie. Na tento účel sa zariadenie na separáciu vzduchu skladá z nasledujúcich procesov:

(1). Filter & Kompresia

(2). Čistenie

(3). Ochlaďte vzduch na teplotu skvapalnenia

(4). Chladenie

(5). Skvapalňovanie

(6). Oprava

(7). Odstránenie škodlivých látok

Potrebné podmienky pred začatím separácie vzduchu

1. Bola dokončená a prijatá výstavba všetkých inštalatérskych, mechanických a elektrických zariadení.

2. Bola dokončená a prijatá výstavba všetkých inštalatérskych, mechanických a elektrických zariadení.

3. Všetky poistné ventily sú nastavené a uvedené do prevádzky.

4. Všetky manuálne ventily a pneumatické ventily sú flexibilné v činnosti a všetky regulačné ventily sú ladené a kalibrované.

5. Všetky stroje a prístroje sú v dobrom stave a pripravené na prevádzku

6. Systém riadenia programu molekulárneho čističa sita bol ladený a môže byť uvedený do používania.

7. Napájanie je pripravené.

8. Prívod vody je pripravený.

9. Prístrojový prívod vzduchu je pripravený.
